명령어 특성

명령어란?

• 컴퓨터가 수행할 수 있는 동작을 2진 코드로 정의(아키텍쳐마다 다름)

• 구성
  • 연산 부호: cpu가 실행할 동작 ex) 덧셈, 뺄셈, 저장, 분기, etc
  • 피연산자: 연산의 대상이 되는 데이터 or 데이터의 위치 ex) 메모리 주소, 레지스터 번호, 상수 값, 입출력 포트

명령어 길이 형식

	고정길이	가변길이
명령어 길이	모두 동일	명령어의 종류/구성요소에 따라 다양
해석	쉬움	어려움
프로그램 설계	단순	복잡
프로그램 낭비	o ⇒ 짧게 표현 가능해도 길이 맞춰야함	x
사용 아키텍쳐 (ISA)	RISC(Reduced)	CISC(Complicated)

피연산자 수에 따른 명령어 형식

• 컴퓨터에 따라 다름

3-주소 명령어 형식

opcode	operand(target)	operand(source1)	operand(source2)

$operand(target) = opcode(operand(source1) + operand(source2))$

• ex) Y = A * B + C * D

  MUL R1, A, B // R1 <- A * B
  MUL R2, C,D // R2 <- C * D
  ADD Y, R1, R2 // Y <- R1 + R2

• 특징
  • 명령어 길이 ⬆️
  • 명령어 개수 ⬇️
  • 2, 3주소는 모두 범용레지스터 사용(여러 개의 레지스터 존재)

2-주소 명령어 형식

opcode	operand(source-target)	operand(source2)

$operand(source-target) = opcode(operand(source-target, operand(source2))$

• ex) Y = A * B + C * D

  LOAD R1, A // R1 <- A
  MUL R1, B // R1 <- R1 * B
  LOAD R2, C // R2 <- C
  MUL R2, D // R2 <- R2 * D
  ADD R1, R2 // R1 <- R1 + R2
  STORE Y, R1 // Y <- R1

• 특징
  • source와 target 동일하게 사용
  • 명령어 길이 ⬇️
  • 명령어 개수 ⬆️

1-주소 명령어 형식

opcode	operand

$Acc = opcode(Acc , operand)$

• ex) Y = A * B + C * D

  LOAD A // Acc <- A
  MUL B  // Acc <- Acc * B
  STORE T // T <- Acc
  LOAD C // Acc <- C
  MUL D // Acc <- Acc * D
  ADD T // Acc <- Acc + T
  STORE Y // Y <- Acc

• 특징
  • 레지스터 1개 <= 이 레지스터는 누산기
  • source와 target 동일하게 사용
  • 명령어 길이 ⬇️(Acc 생략)
  • 명령어 개수 ⬆️(제일 많음)
  • 초기 컴퓨터에서 사용, 지금은 x

0-주소 명령어 형식

• 스택 사용하는 계산기에서 사용하는 명령어 형식
  • ADD, MUL 등의 연산자는 stack에서 두 개의 데이터를 pop하여 계산하고 그 결과를 다시 push

• 중위 표기식: Y = A * B + C * D ⇒ 후위표기식: Y = A B * C D * +

  PUSH A
  PUSH B
  MUL
  PUSH C
  PUSH D
  MUL
  ADD
  POP Y



• 명령어 길이를 줄이는 방법
  • 메모리 주소 대신 레지스터 주소 사용
    • 메모리 용량 >>>> 레지스터 용량 ⇒ 레지스터 주소는 매우 적은 비트로 표현 o
    • 16bit 메모리면 항상 메모리는 16bit로 표현, but 레지스터는 8개라고 한다면 000으로 3bit로 표현 o
  • 2-주소 명령어
    • source 연산자 하나를 target과 겸함 ⇒ 3-주소 명령어보다 길이 ⬇️
  • 1-주소 명령어
    • 묵시적 피연산자 사용
    • Acc(누산기) 생략 ⇒ 길이 ⬇️
    • but 최종적으로 효과적이냐는 의문 존재

명령어 사이클

폰노이만 모델

• CPU, 메모리, 입출력장치로 구성

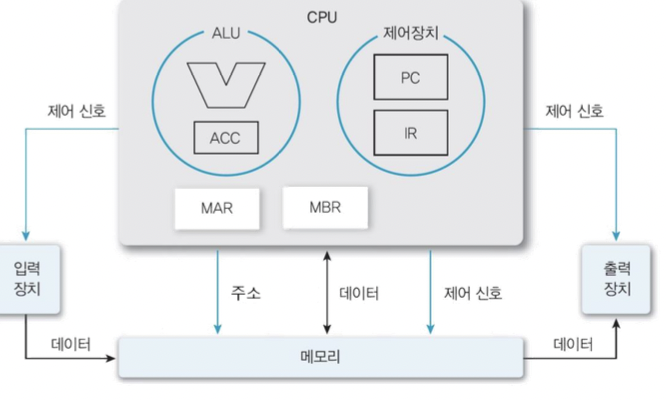

가상컴퓨터 AccCom의 CPU 구성

• 프로그램 동작

• 제어장치
  • PC(program counter): 프로그램 계수기
    • 다음에 실행해야할 명령어의 주소 가짐

      ❓

      그럼 프로그램 처음 시작하면 pc에 누가 넣어줌? ⇒ os가 pc에 프로그램의 시작 주소 넣어줌

  • IR(instruction register): 명령어 레지스터

• 연산장치
  • Acc(accumulator): 누산기

• 메모리 인터페이스
  • MAR(memory address register): 메모리 주소 레지스터
  • MBR(memory buffer register): 메모리 버퍼 레지스터

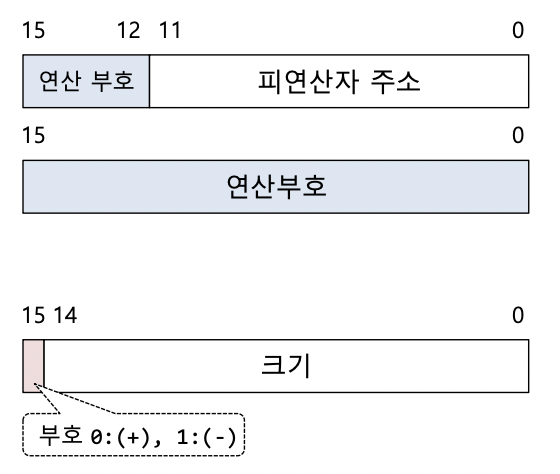

가상컴퓨터의 명령어 형식과 데이터 형식

• 명령어 형식
  • 16bit 고정 길이 명령어
  • 메모리 주소: 0x0000~0x0FFF

• 데이터 형식
  • 16bit 부호-크기 방식의 정수
  • 정수: -32767 ~ -0, 0 ~ 32767
  • 연산: add, sub, mul

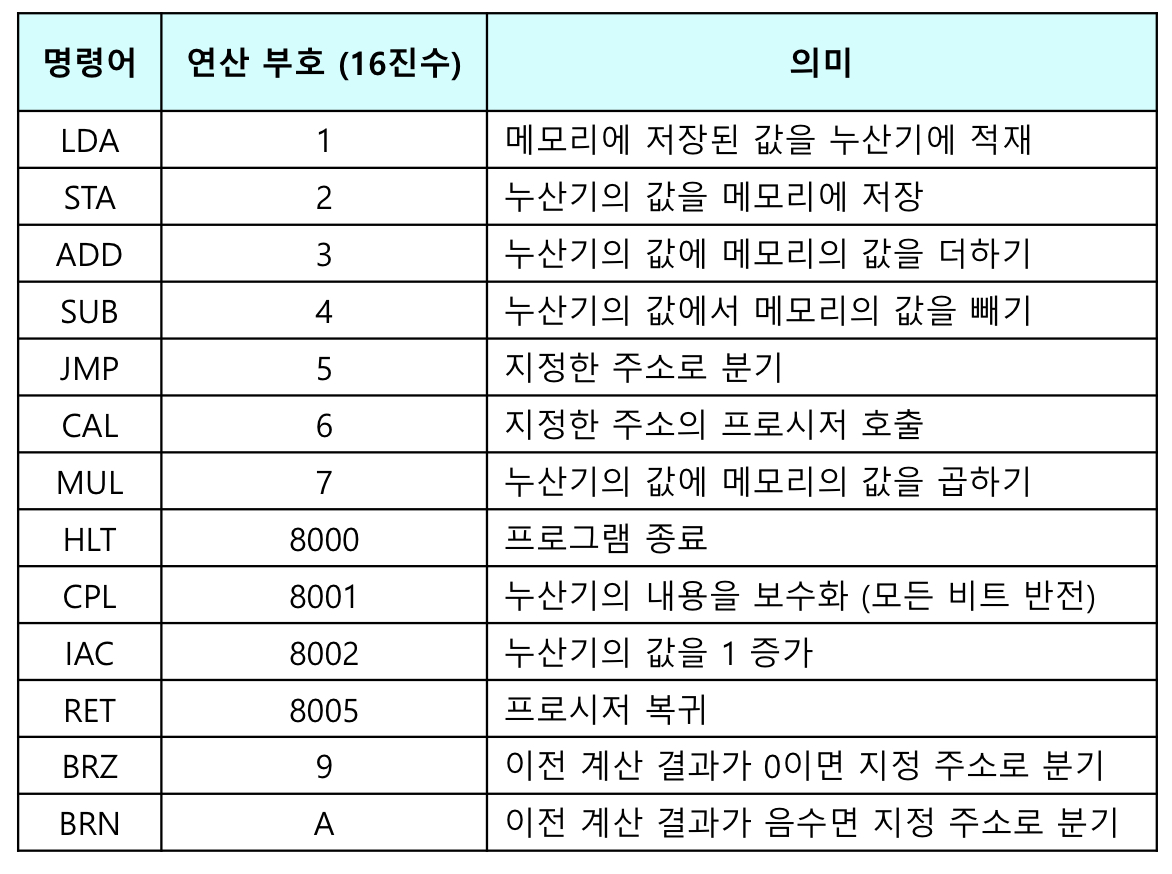

가상 컴퓨터의 명령어 목록

명령어 사이클의 종류

• 인출 사이클: 메모리 → cpu로 명령어 가져오기

• 실행 사이클: cpu에서 명령 실행

• 인터럽트 사이클: 인터럽트 발생 시 서비스 루틴 실행

⇒ 프로그램 실행은 인출 사이클 → 실행 사이클 반복

인출 사이클

• 메모리 → cpu로 명령어 가져오기
  1. pc에 저장된 명령어 메모리 주소 → mar
  2. 메모리는 mar이 지정하는 주소에 있는 데이터(명령어)를 mbr에 저장 (버스로 보내면 자동으로 mbr에 저장)
  3. mbr의 명령어 → ir에 저장
  4. pc에 다음 명령어 주소로 갱신

실행 사이클

• cpu에서 명령 실행(명령어에 따라 다르긴 함)

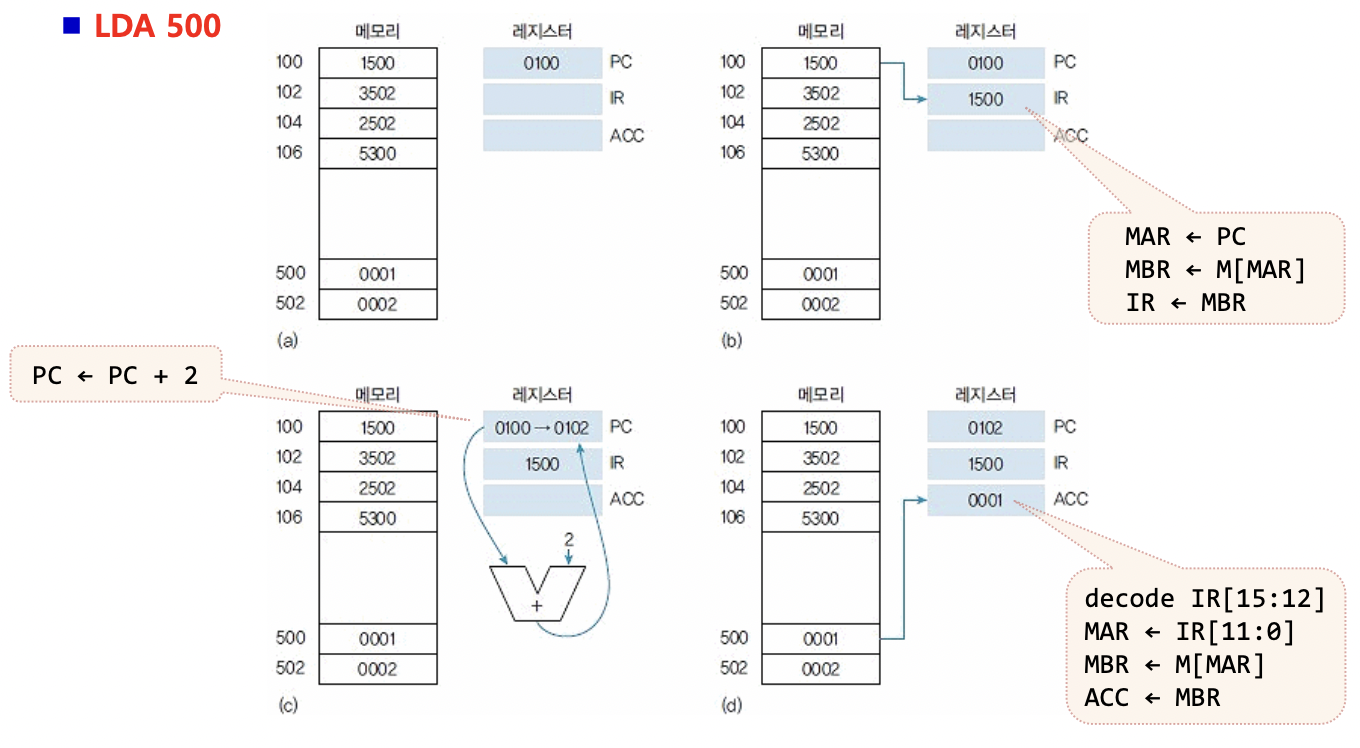

  • ex) 읽기 명령어(LDA(load))
    1. 프로세서는 데이터가 있는 메모리 주소를 MAR에 지정
    2. 메모리는 MAR이 지정하는 메모리 주소에 있는 데이터를 MBR에 저장
    3. 프로세서는 MBR에 저장된 데이터를 Acc에 저장

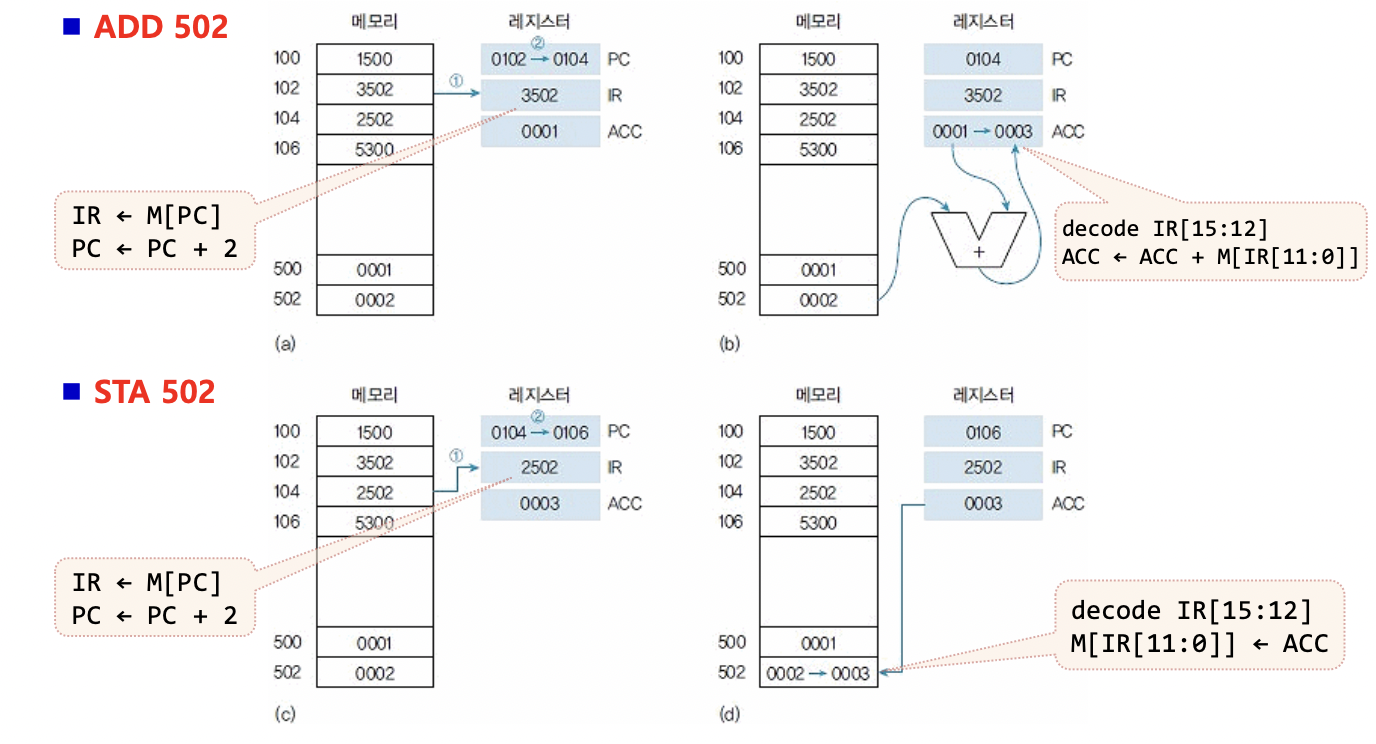

  • ex) 쓰기 명령어(STA(store))
    1. 프로세서는 데이터가 있는 메모리 주소를 MAR에 지정
    2. 프로세서는 Acc의 데이터를 MBR에 저장
    3. 메모리는 MAR이 지정하는 메모리 주소에 MBR의 내용을 저장
  • ex) 덧셈 명령어(ADD)
    1. IR에 저장된 명령어에서 피연산자 주소 부분을 MAR에 지정
    2. 메모리는 MAR이 지정하는 주소에 있는 데이터를 MBR에 저장
    3. MBR의 데이터와 Acc의 데이터를 더하고 그 결과를 다시 Acc에 저장

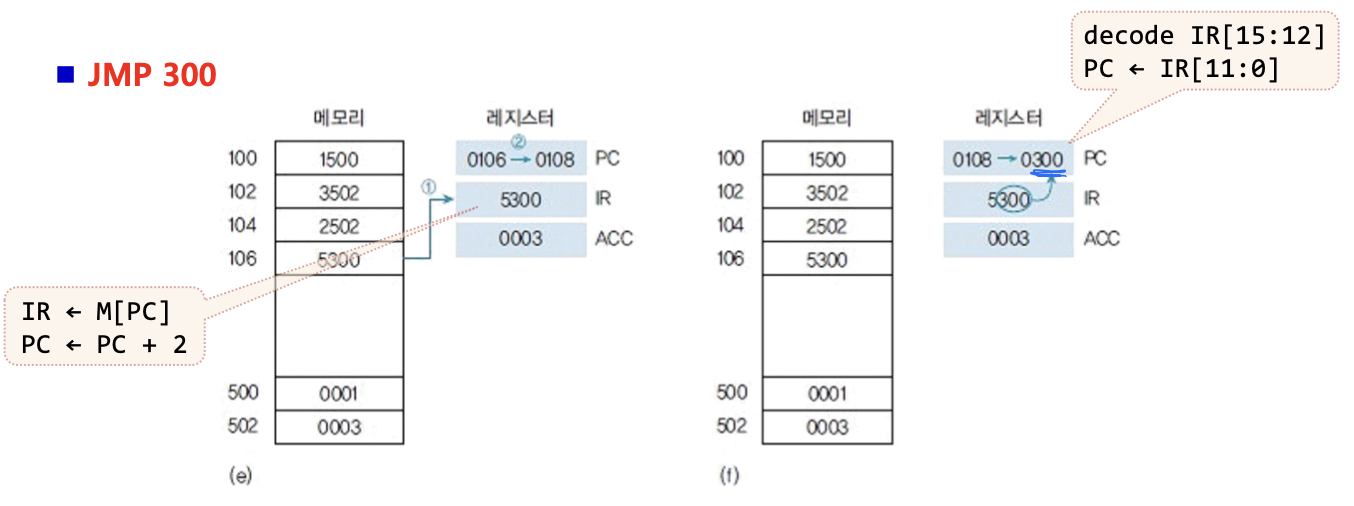

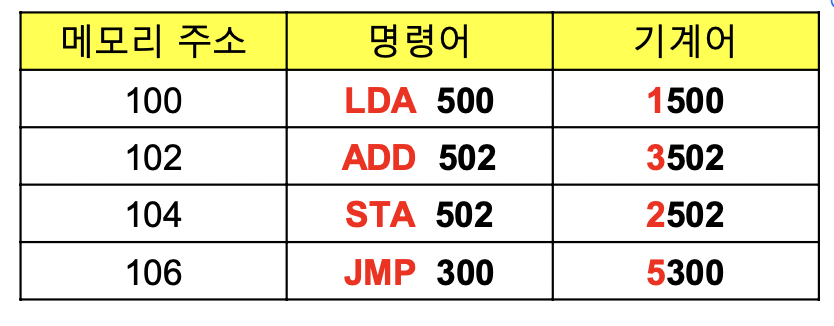

예제

• MAR ← IR[11:0]: 11bit부터 0bit까지 슬라이싱해서 MAR에 전달

인터럽트(용어정도만 기억하면 됨)

• CPU가 컴퓨터 내부 또는 외부에서 발생할 수 있는 갑작스런 사건에 대응하는 기능
  1. 인터럽트가 발생 → 상태 레지스터에 인터럽트 발생을 표시
  2. 명령어 실행 단계가 끝날 때마다 인터럽트 발생을 확인 → if 인터럽트 발생 ? 현재 CPU 상태를 저장, 해당 인터럽트 서비스 루틴을 실행 : continue
  3. 인터럽트 서비스 루틴의 실행을 마치고, 이전 CPU 상태로 복귀

• 내부 인터럽트의 종류
  • 하드웨어 고장
  • 실행할 수 없는 명령어
  • 명령어 실행 오류 ex) 0으로 나누기
  • 사용 권한 위배

• 외부 인터럽트의 종류
  • 타이머 인터럽트: 프로세스 스케줄링 또는 예약 작업 처리. 워치독
  • 입출력 인터럽트: 입출력 장치의 상태 변화 알림
