정수, 부동소수점 연산

정수 덧셈

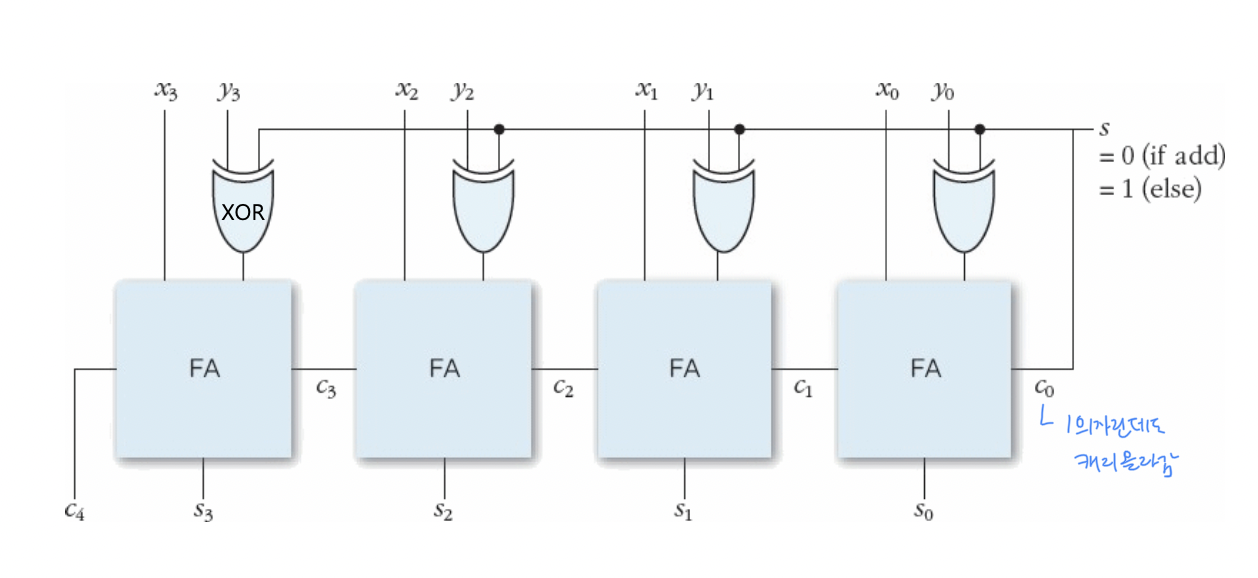

덧셈 ∙ 뺄셈 장치

• 𝑋 − 𝑌 = 𝑋 + (−𝑌) = 𝑋 + (𝑌′ + 1)

• 두개 더한 값 계산 ⇒ adder

• but 한 자리수에 계산되는 값은 캐리까지 해서 3bit ⇒ 만들어지는 값은 그 자릿값과 캐라값 해서 2bit <= 이걸 full adder가 해줌

• xor비트 추가해서 뺄셈까지 계산 가능
  • 덧셈에는 s가 0이라 y 값이 그대로 전달
  • s가 1이면 y를 반전시키는 셈 ⇒ y’이 adder에 들어감, 그럼 1을 어디서 더하냐? 캐리에 1 전달됨

• (𝑌′ + 1) <= 2의보수 방식으로 변환

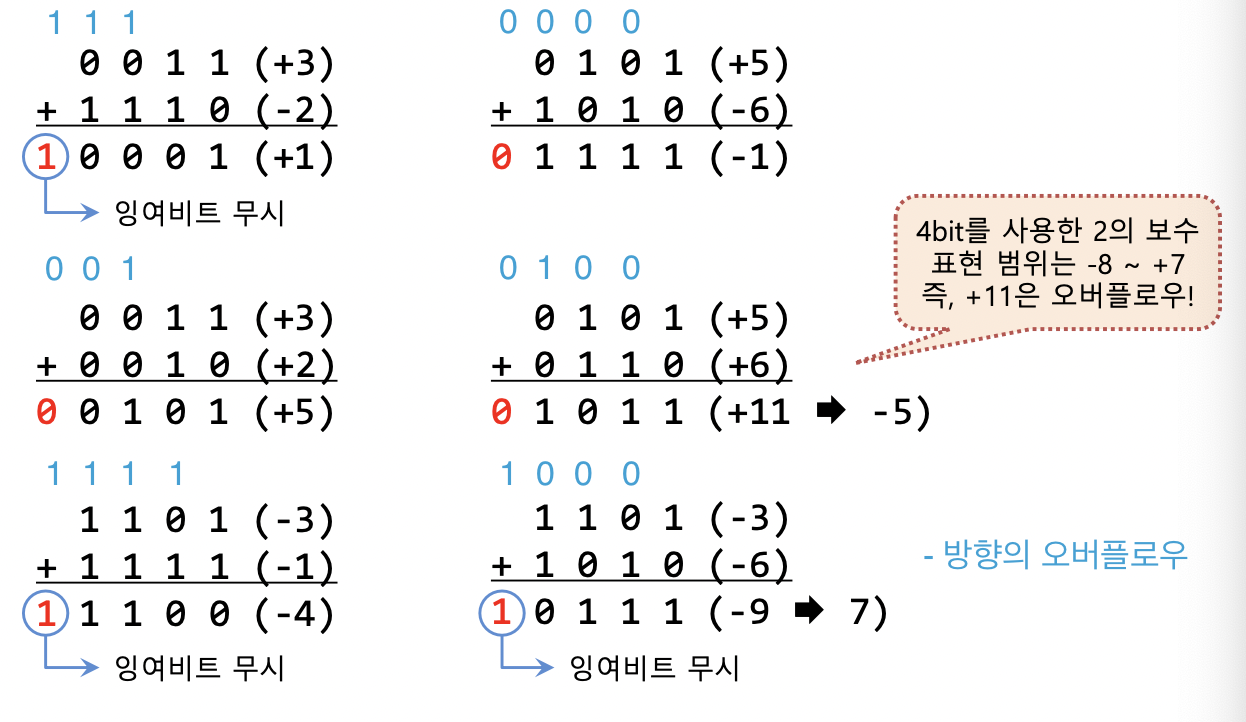

오버플로우

• 두 수가 다른 부호일 경우, 오버플로우 발생 x

• 두 수가 동일한 부호일 경우, 오버플로우 발생 가능



  • 마지막에 발생하는 두개의 캐리가 다른 값 ⇒ 오버플로우 발생
  • 같은 부호를 더했는데 다른 부호가 나온다 ⇒ 오버플로우 발생
    • 이걸 xor로 연결하면 됨

덧셈연산

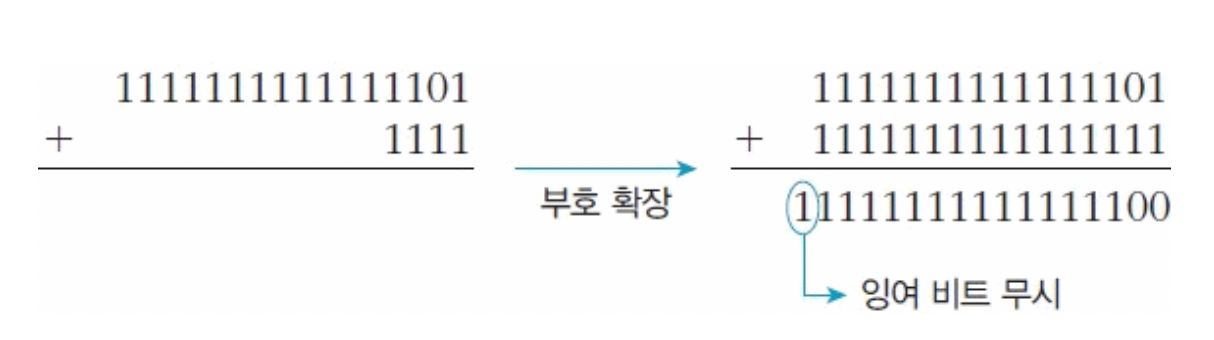

• 부호 값에 따라 그 값으로 확장

• imm은 6비트

정수 곱셈

• hw로 지원, but 안된다면 sw로 해결

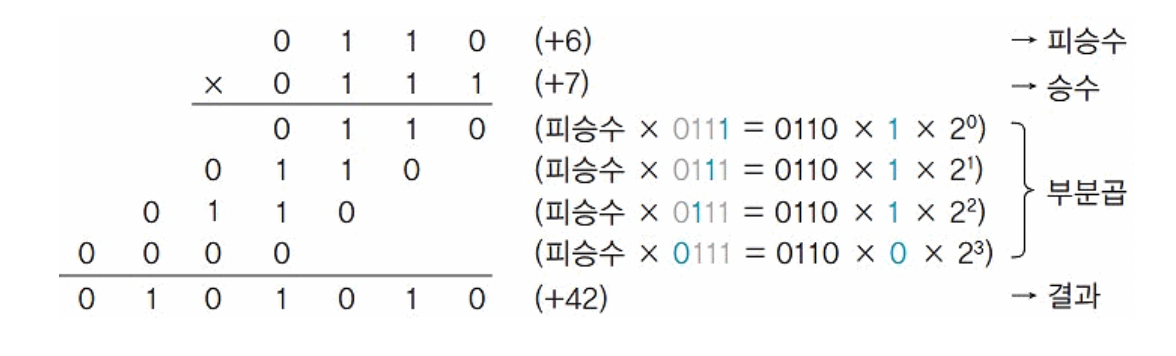

종이-연필 방식

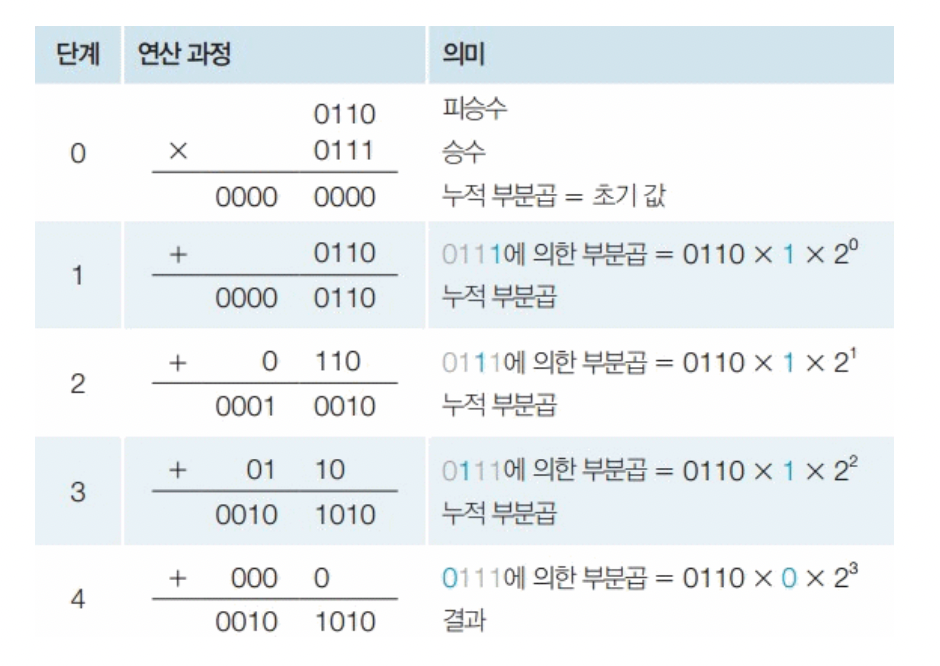

시프트-덧셈 방식

부분 곱 발생 시 덧셈 연산

• 누적 부분곱의 초기 값은 0

• 단계만 나눠놓고 종이 연필 방식이랑 똑같음

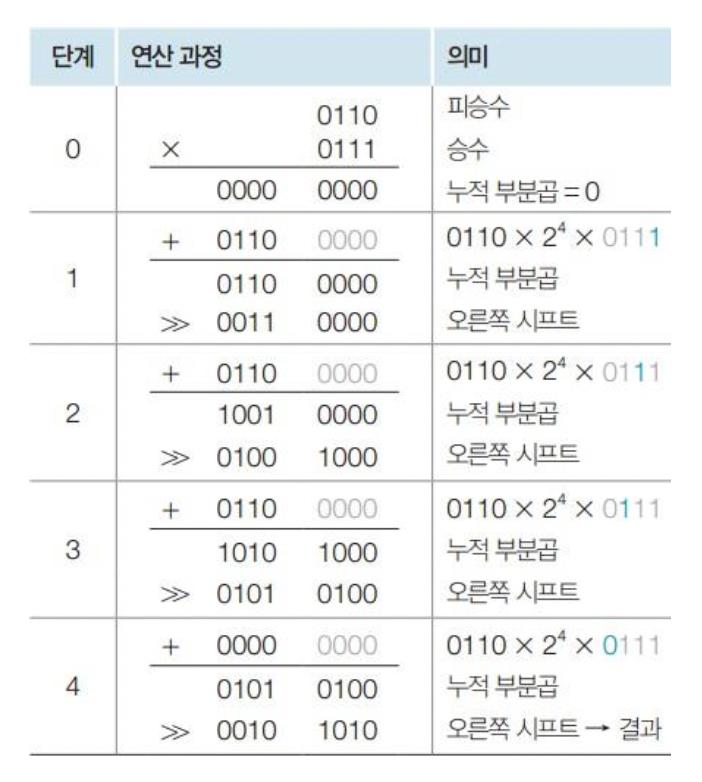

누적곱 시프트

• hw 구현에 적합

• 항상 4bit만 더하면 됨 ⇒ 연산장치 짧아질 수 o

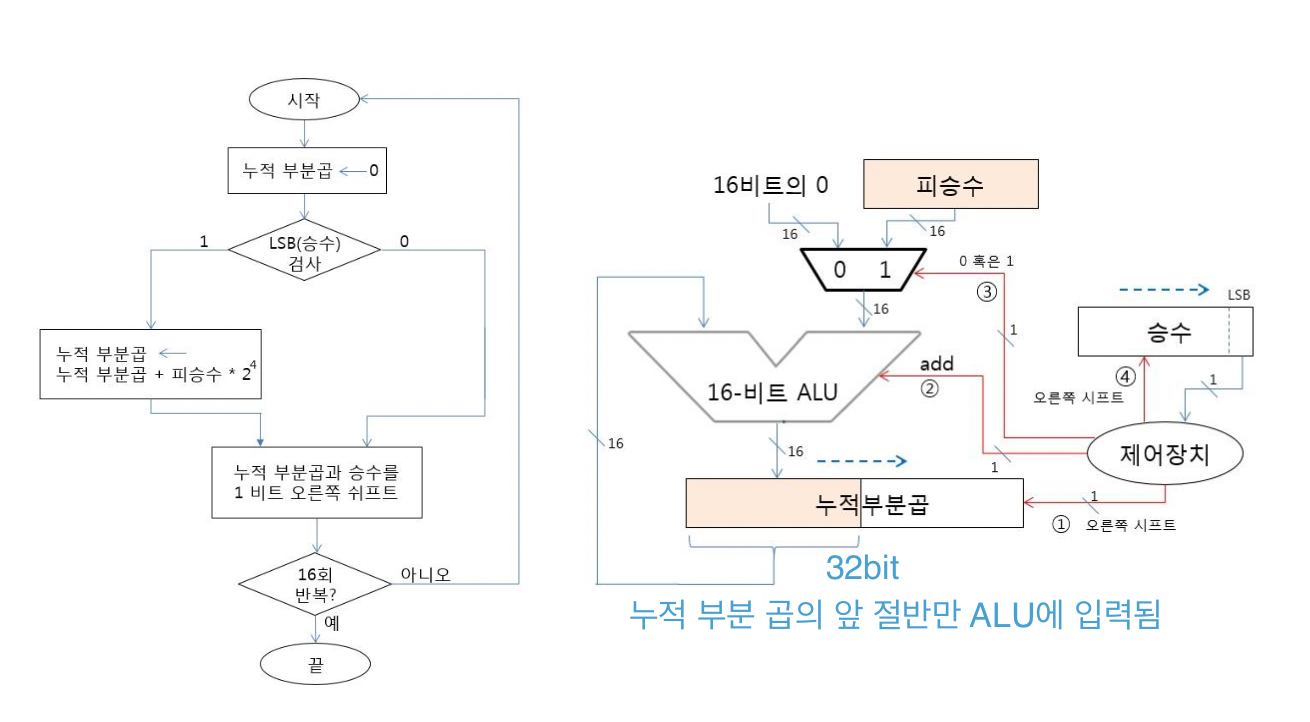

하드웨어 곱셈장치

단점

• 항상 승수의 비트수의 2배에 해당하는 덧셈 장치 필요

• 유부호 정수의 경우 절대값으로 계산 후 부호 변환 필요

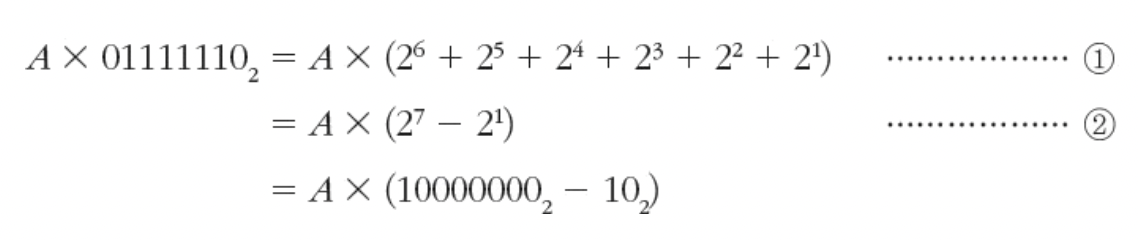

Booth 알고리즘

• 1은 시프트 연산 6번, 덧셈 연산 6번이 필요

• 2는 시프트 연산 2번, 덧셈/뺄셈 연산 2번 ⇒ 효율적

• 피승수 𝐴(= 𝑎𝑛−1 ⋯ 𝑎2𝑎1𝑎0) × 승수 𝐵(= 𝑏𝑛−1 ⋯ 𝑏2𝑏1𝑏0)에서
  • 승수의LSB인𝑏0 오른쪽에값이0인비트𝑏−1을추가
  • 오른쪽 추가 비트 𝑏−1부터 1비트씩 왼쪽으로 이동 ⇒ 2개의 비트를 묶어 점검

• 승수의 비트 구성이 연속된 1이나 0이 많을 때 덧셈/뺄셈 연산 회수가 줄어들어 효과적

예

• 6×−5 = 0110 × 1011





• −5 × 6 = 1011 × 0110



부동소수점 연산

덧셈

• 가수의 길이를 3bit라 가정

• $1.010 × 2^{−1} + 1.111 × 2^{−2}$



곱셈

• 가수의 길이를 3bit라 가정

• $1.010 × 2^{−1} × 1.111 × 2^{−2}$



가드 디지트(가드 비트)

• 가수의 유효자리 오른쪽에 추가로 제공하는 자리

• 정규화 과정에서 가수가 오른쪽으로 시프트 될 때 발생하는 손실 방지

• ex) 가수 유효자리 3자리, $1.69×10^2 −7.85×10^1$
  • 가드 디지트 x



  • 가드 디지트 o
